Popis a výhody

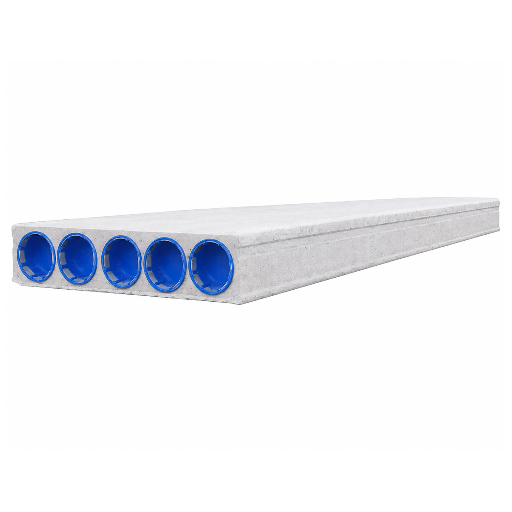

Betonový předpjatý stropní panel SPK 400

je stropní panel s konstrukční tloušťkou 400 mm. Délka panelů je vyráběna individuálně v rozsahu od 6 do 17 metrů podle potřeb projektu, statického návrhu a dispozičního řešení stavby.

Předpjaté stropní panely jsou moderní betonové konstrukční prvky s podélnými dutinami kruhového nebo oválného tvaru, které výrazně snižují jejich hmotnost při zachování vysoké únosnosti. Panely jsou vyztuženy výhradně podélnou předpínací výztuží.

Výroba probíhá bezbočnicovou technologií vibrotaháním na výrobních drahách o délce až 120 m. Po dosažení předepsané pevnosti betonu jsou panely z kontinuálního pásu děleny na požadované délky přesným řezáním. Pro stavby s atypickým půdorysem lze panely upravit podélnými nebo šikmými řezy dle projektové dokumentace.

Předpjaté stropní panely jsou určeny pro stropní i střešní konstrukce obytných, občanských i průmyslových staveb.

Zajistíme kompletní nacenění stropního systému včetně dopravy a odborné montáže.

Kompletní stropní systém na míru.

Na základě vaší poptávky vypracujeme přesný kladečský plán stropu ZDARMA.

Výhody stropních panelů

• jednoduchá a rychlá manipulace

• vysoká únosnost

• minimalizace mokrých procesů

• není nutná podpěrná konstrukce

• velmi rychlá montáž

• ekonomicky výhodné řešení

• možnost použití při rozpětích až do 16,5 m

• možnost zajištění dopravy i montáže

Expedice a doprava

Stropní panely lze přepravovat běžnými dopravními prostředky. Volba typu vozidla závisí na maximální délce panelů. Panely nesmí přesahovat ložnou plochu vozidla.

Na ložné ploše se panely ukládají na suché dřevěné proklady o minimální délce 1200 mm, rozmístěné ve vzdálenosti cca 1/10 délky panelu, maximálně však 600 mm od čela panelu.

Na přání zajistíme dopravu panelů přímo na stavbu.

Skladování

Panely se skladují na rovném a zpevněném podkladu. Jednotlivé vrstvy musí být vždy odděleny suchými dřevěnými proklady:

• délka prokladů min. 1200 mm

• proklady musí být umístěny přesně nad sebou ve svislé ose

• musí být zajištěny proti posunu

Maximální výška skladování je závislá na únosnosti podkladu a neměla by přesáhnout 2,5 m.

Kompletace a betonáž spár

Vzájemné působení stropních panelů ve vodorovné rovině je zajištěno kvalitním provedením betonové zálivky podélných spár. Pokud statický výpočet vyžaduje spolupůsobení stropní konstrukce s ostatními částmi stavby, vkládá se do podélných spár betonářská výztuž, která se následně kotví do železobetonového věnce.

Před betonáží je nutné spáry:

• důkladně očistit

• navlhčit

Zálivka se provádí betonem minimální pevnostní třídy C 20/25 s frakcí kameniva 0–4 až 8 mm a musí být řádně zhutněna.

Při zhotovení železobetonových věnců je nutné odlehčovací dutiny v panelech opatřit ucpávkami, aby nedošlo k zatečení betonu.

Zatížení a vrtání

Hotovou stropní konstrukci lze zatížit nejdříve po dosažení minimálně 75 % pevnosti zálivkového betonu.

Dodatečné vrtání do zabudovaných panelů je přípustné pouze v takovém rozsahu, aby nedošlo k poškození předpínací výztuže.
Za následné zásahy do panelů nenese výrobce odpovědnost.
